一、M8300型多相織機的結構

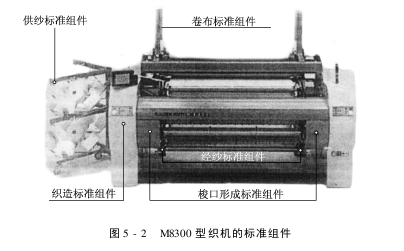

M8300型噴氣織機由獨站的組件組成(圖5-2),即:

(1)經紗和梭口形成獨站組件。

(2)織造獨站組件。

(3)卷布操縱組件。

(4)緯紗供給組件。

經紗組件部分由經軸、導紗輥、經紗調節裝置組成。設計成織造獨站組件及經紗和梭口形成獨站組件的主要目的,是使經紗組件成獨站模塊,更換經紗變得更迅速(少于45min)。在經軸直徑達1600mm(通常為940～1250mm)和在恒壓力式卷布裝置上卷布時,更換經軸所花費的時間至少縮短1/3。

轉動織造滾筒屬織造組件供給組件,它可以正反轉動。

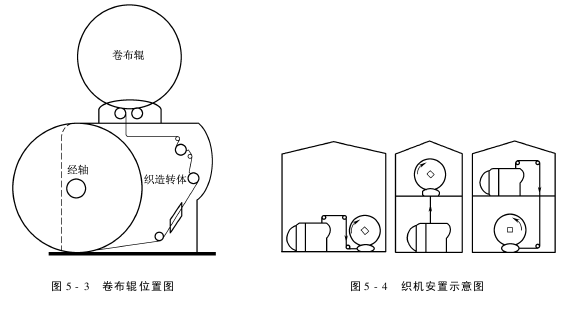

中心電氣操縱元件和緯紗供給組件都集中裝在機架上。依據場地面積大小,卷布裝置可以安排在織機上方(圖5-3)?？棛C(jī)的安裝也可以多種形式,如圖5-4所示,卷布軸可在同意條件下完可能多的設置。

緯紗供給組件由每一個紡紗線的喂入元件組成。
