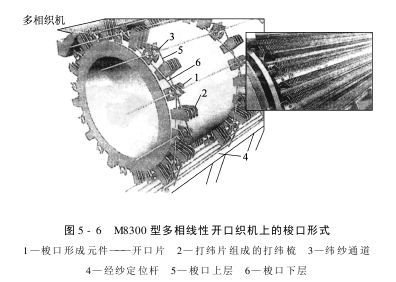

經紗在回轉的織造滾筒上面通過,借助梭口形成元件———開口片(圖5-6),

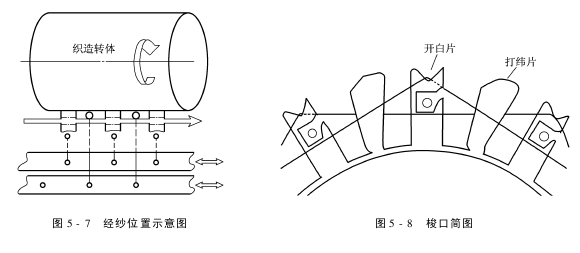

使梭口在轉動滾筒圓周上連續形成,滾筒的圓弧及轉動使開口片將梭口一個接一個連續打開。通過經紗定位桿的精確橫動,使經紗或被開口片頂住成為梭口上層經紗,或不頂住仍留在梭口的下層,形成梭口的下層經紗。各根經紗分別穿入經紗定位桿孔眼中,經紗定位桿緊靠織造滾筒并和其軸向平行,見圖5-7。根據經紗密度決策所需經紗定位桿個數。由于定位桿質量非常輕,動程非常短,它可以高速運行。這就使M8300型織機具有高速休閑的特性。由于經紗定位桿的休閑順序可以操縱,因而M8300型織機可生產各種簡單的標準織物。圖5-8所示為梭口的側視簡圖。
